স্ট্যাটিক সিলিংয়ের জন্য 55 শোর একটি রাবার পিটিএফপি ব্যাক আপ রিং

PTFE ব্যাকআপ রিং — কাস্টম সেকশন এবং অর্ডার স্পেসিফিকেশন

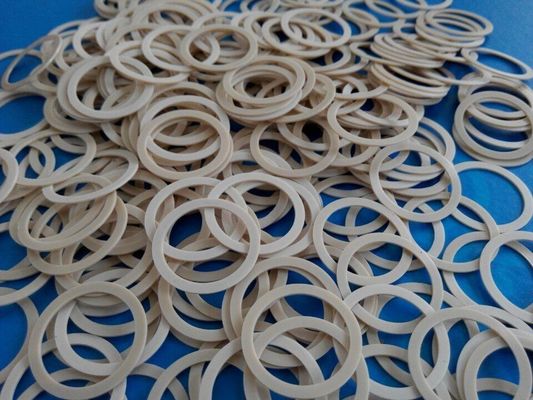

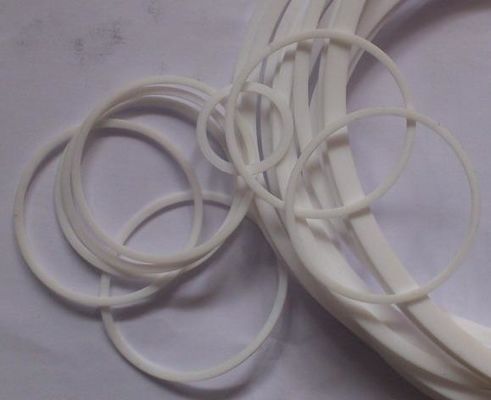

O-রিং এক্সট্রুশন সাপোর্টের জন্য PTFE ব্যাকআপ রিং

একটি কাস্টম PTFE ব্যাকআপ রিংয়ের জন্য, O-রিং গ্ল্যান্ডে সেকশন জ্যামিতি এবং এর অবস্থান নির্ধারণ করুন। রিং এবং গ্রুভ অঙ্কন একসাথে জমা দিন যাতে অভ্যন্তরীণ ব্যাস, বাইরের ব্যাস, অক্ষীয় পুরুত্ব এবং যেকোনো কনট্যুরড সারফেস একটি অ্যাসেম্বলি হিসাবে পর্যালোচনা করা যায়।

চাপের দিক, সর্বোচ্চ ডিফারেনশিয়াল চাপ, অপারেটিং তাপমাত্রা, ফ্লুইড ফর্মুলেশন এবং লোডের অধীনে ক্লিয়ারেন্স নির্দিষ্ট করুন। ব্যাকআপ রিং O-রিংটিকে এক্সট্রুশন গ্যাপে সাপোর্ট করে; অ্যাপ্লিকেশনের সীমা সম্পূর্ণ গ্ল্যান্ড এবং নির্বাচিত উপাদানের গ্রেডের উপর নির্ভর করে।

(PTFE) ব্যাকআপ রিং
ভার্জিন PTFE: লিগ্যাসি রেফারেন্স 55 Shore D; অর্ডার করা গ্রেড এবং হার্ডনেস টেস্ট পদ্ধতি নিশ্চিত করুন।

সলিড আনকাট, স্কার্ফ-কাট সিঙ্গেল-টার্ন বা স্পাইরাল মাল্টিটার্ন কনস্ট্রাকশন নির্দিষ্ট করুন। প্রযোজ্য হলে কাট অ্যাঙ্গেল, ওভারল্যাপ বা প্রোফাইল বৈশিষ্ট্য এবং সিল ক্ষতিগ্রস্ত না করে রিং ইনস্টল করার জন্য ব্যবহৃত রুট অন্তর্ভুক্ত করুন।

উপাদানের পরিসীমা:

ভার্জিন PTFE একটি আনফিল্ড উপাদান বিকল্প। উদ্দিষ্ট পরিষেবার জন্য ডিফর্মেশন এবং ডাইমেনশনাল প্রয়োজনীয়তা পর্যালোচনা করুন।

ফিল্ড PTFE বিকল্পগুলির জন্য ফিলার টাইপ, কন্টেন্ট এবং গ্রেড ডেজিগনেশন প্রয়োজন। উপাদানের ডেটা এবং ম্যাটিং সারফেস এবং প্রসেস ফ্লুইডের সাথে সামঞ্জস্যতা পর্যালোচনা করুন।

কোটেশনের জন্য, পাঠানড্রয়িং নম্বর এবং রিভিশন, টলারেন্স সহ মাত্রা, উপাদান গ্রেড, নির্মাণ এবং পরিমাণ। প্রযোজ্য হলে একটি AS568 O-রিং রেফারেন্স বা মেট্রিক O-রিং মাত্রা অন্তর্ভুক্ত করুন; সাপোর্ট রিংয়ের নিজস্ব ডাইমেনশনাল ডেফিনিশন প্রয়োজন।

একটি কাস্টম সেকশনকে উপলব্ধ গ্রুভ স্পেসে ফিট করতে হবে এবং এক্সট্রুশন গ্যাপের সংলগ্ন প্রাইমারি সিলকে সাপোর্ট করতে হবে। প্রোফাইল অনুমোদনের আগে সম্মিলিত সিল-স্ট্যাকের প্রস্থ এবং উদ্দিষ্ট O-রিং স্কুইজ পরীক্ষা করুন।

ক্ষতিগ্রস্ত রিং প্রতিস্থাপন করার সময়, ডিফর্মেশন এবং যে পাশে O-রিংটি চিবানো হয়েছিল তা রেকর্ড করুন। পর্যালোচনা ছাড়াই একটি পরিধান করা নমুনা কপি করার পরিবর্তে মূল গ্রুভ এবং চাপের শর্তাবলী নিশ্চিত করুন।

ড্রয়িংয়ে ক্রিটিক্যাল ডাইমেনশন এবং ইন্সপেকশন প্রয়োজনীয়তা চিহ্নিত করুন। কনট্যুরড প্রোফাইলের জন্য, সেকশন ডিটেইল এবং O-রিংয়ের সাথে এর সম্পর্ক অন্তর্ভুক্ত করুন; যেকোনো কাট বা ওভারল্যাপ বৈশিষ্ট্য আলাদাভাবে নির্দিষ্ট করুন।

সাপোর্ট প্লেসমেন্ট নির্ধারণের জন্য চাপের দিক ব্যবহার করুন। রিভার্সিং-প্রেসার গ্ল্যান্ডগুলির উভয় দিকে সাপোর্টের প্রয়োজন হতে পারে, নির্দিষ্ট গ্রুভ জ্যামিতির উপর নির্ভর করে; একটি অতিরিক্ত রিং অপরিবর্তিত গ্ল্যান্ডে ফিট করবে বলে ধরে নেওয়া উচিত নয়।

NBR এবং FKM রাবার ব্যাকআপ রিংগুলি পৃথক উপাদান বিকল্প যা কম্পাউন্ড এবং Shore A হার্ডনেস তথ্যের প্রয়োজন। এগুলি PTFE হার্ডনেস রেফারেন্স দ্বারা সংজ্ঞায়িত নয়।

পুনরাবৃত্ত কাস্টম অর্ডারের জন্য, অনুমোদিত প্রোফাইল, উপাদান এবং ড্রয়িং রিভিশন বজায় রাখুন। প্রতিস্থাপনের আগে যেকোনো প্রস্তাবিত ফিলার, নির্মাণ বা মাত্রার পরিবর্তন নিশ্চিত করুন।

আমরা সাংহাই Qinuo Industry প্রধান পণ্য তালিকা:

রাবার O রিং:

1) স্ট্যান্ডার্ড O-রিং

আকার: একটি AS568 ড্যাশ নম্বর বা মেট্রিক অভ্যন্তরীণ ব্যাস এবং ক্রস-সেকশন নির্দিষ্ট করুন।

উপাদান বিকল্প: NBR, সিলিকন, FKM, HNBR এবং EPDM; খাদ্য-যোগাযোগের প্রয়োজনীয়তার জন্য কম্পাউন্ড-নির্দিষ্ট ডকুমেন্টেশন প্রয়োজন।

রঙ: কালো, বাদামী, বা কাস্টম রঙ।

2) কাস্টম রাবার ও রিং, এক্স রিং, বা বিভিন্ন ধরণের সিল এবং ওয়াশার ও গ্যাসকেট।

কোটেশনের জন্য একটি নমুনা বা ক্রিটিক্যাল ডাইমেনশন এবং টলারেন্স সহ ড্রয়িং সরবরাহ করুন।

প্রয়োজনীয় আকার, রঙ এবং হার্ডনেস নির্দিষ্ট করুন।

হ্যামার ইউনিয়ন সিল

উপলভ্য প্রকার: রাবার হ্যামার ইউনিয়ন সিল, রাবার ইউনিয়ন সিল w/ব্রাস ব্যাক-আপ, রাবার ইউনিয়ন সিল w/স্টেইনলেস ব্যাক-আপ।

উপলভ্য উপাদান: NBR, FKM, HNBR।

উপলভ্য আকার: 1” 1.5” 2” 3” 4”।

প্লাগ সিল

উপলভ্য উপাদান: NBR, FKM, HNBR ইত্যাদি।

উপলভ্য আকার: 1” 2” 3” ইত্যাদি।

ডাস্ট সিল বা সুইভেল ডাস্ট সিল

অয়েল সেভার রাবার

পাইপ ওয়াইপার

সুইভেল বল প্লাগ

থ্রেড প্রোটেক্টর

নীচে রেফারেন্সের জন্য আমাদের পণ্যের কিছু ছবি রয়েছে:

আমাদের পণ্যের আরও ছবি:

আরও তথ্যের জন্য আমাদের সাথে যোগাযোগ করতে স্বাগতম।
